Zapata guía deslizante para ascensor: tipos, selección y guía comparativa

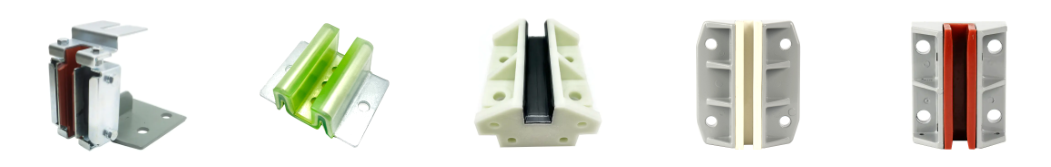

Tipos y características comunes

Las zapatas guía deslizantes de los ascensores generalmente se agrupan según cómo absorben las irregularidades del riel y según el material del revestimiento utilizado en el punto de contacto. La elección entre estos tipos afecta la comodidad de viaje, el nivel de ruido y la frecuencia con la que es necesario reemplazar el revestimiento, por lo que comprender las diferencias es un primer paso práctico para cualquier comprador de repuestos para ascensores.

El material del revestimiento es una de las características más importantes dentro de cada tipo, ya que determina directamente el comportamiento de fricción, el nivel de ruido y la tasa de desgaste. Los materiales de revestimiento comunes incluyen nailon estándar, nailon autolubricante con aceite y polioximetileno (POM), cada uno de los cuales ofrece un equilibrio diferente de resistencia al desgaste, amortiguación del ruido y rentabilidad. La selección de la combinación correcta de tipo de zapata y material de revestimiento generalmente depende de la velocidad del elevador, el peso de la cabina y el estado del riel, que se analizan con más detalle en la sección de selección a continuación.

Principio de funcionamiento y estructura

un elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

Durante la operación, el canal de contacto del riel envuelve la cabeza del riel guía en forma de T, y el revestimiento absorbe la fricción en todas las superficies de contacto a medida que el automóvil se mueve. En los diseños con resorte, el elemento de resorte permite que el revestimiento se mueva ligeramente hacia adentro y hacia afuera, compensando pequeñas desalineaciones de los rieles sin transmitir una sacudida fuerte al marco del vagón. Debido a que el revestimiento es el principal componente de desgaste, su material y espesor están diseñados para proporcionar una superficie de desgaste gradual y predecible que puede inspeccionarse y reemplazarse mucho antes de que afecte la calidad de la marcha o la integridad del contacto con el riel.

Escenarios de aplicación y criterios de selección

Las zapatas guía deslizantes de ascensores se aplican en ascensores de pasajeros, montacargas y conjuntos de contrapeso, y la configuración correcta depende principalmente de la velocidad nominal del ascensor, la carga de la cabina y el perfil del riel guía. Hacer coincidir estas variables correctamente afecta la calidad del viaje, el nivel de ruido y la frecuencia con la que los equipos de mantenimiento deben programar el reemplazo del revestimiento.

La velocidad nominal es generalmente el factor más influyente en la selección de la zapata guía, ya que velocidades más altas aumentan tanto la frecuencia de los eventos de contacto con el riel como la sensibilidad de los pasajeros a cualquier vibración transmitida. El siguiente gráfico de anillos ilustra una división general y representativa de dónde se aplican más comúnmente las zapatas guía deslizantes en los casos de uso de ascensores, lo cual es un contexto útil al evaluar los patrones de demanda típicos en una cartera de edificios o flota.

Antes de revisar el gráfico, vale la pena señalar que las proporciones reales varían según la región, el tipo de edificio y la antigüedad del ascensor, por lo que las cifras siguientes deben leerse como un patrón representativo general y no como una medición precisa del mercado. El cuadro divide el uso típico de zapatas guía deslizantes en cuatro categorías amplias: ascensores de pasajeros de velocidad baja y media, ascensores de carga y de carga, conjuntos de contrapeso en todas las clases de velocidad y proyectos de modernización o reemplazo de modernización. Este tipo de desglose ayuda a ilustrar por qué los criterios de selección del material del revestimiento difieren tanto entre una aplicación de carga y una aplicación de pasajeros que funcionan con un ciclo de trabajo más alto.

El segmento más grande en este desglose representativo son los ascensores de pasajeros de velocidad baja y media, lo que refleja cuán ampliamente se especifican las zapatas guía deslizantes en edificios residenciales y comerciales donde las velocidades nominales permanecen dentro del rango operativo cómodo para el contacto deslizante. Los ascensores de carga y de carga constituyen el siguiente segmento más grande, ya que estas aplicaciones generalmente priorizan la durabilidad de la carga sobre las características de marcha más suave asociadas con las zapatas guía de rodillos. Los conjuntos de contrapeso aparecen como una participación significativa porque las zapatas guía deslizantes se usan comúnmente en los contrapesos incluso en ascensores donde la cabina misma se ha actualizado a zapatas guía de rodillos, ya que la comodidad de marcha del contrapeso es menos crítica para los pasajeros. Los proyectos de modernización y modernización representan una proporción menor pero constante, lo que refleja el ciclo de reemplazo en curso en flotas de ascensores envejecidas. Este patrón también explica por qué muchos fabricantes de piezas de ascensores mantienen una amplia gama de estilos de soportes, ya que los proyectos de modernización con frecuencia deben coincidir con las configuraciones de montaje OEM heredadas de múltiples marcas originales. Los administradores de instalaciones que supervisan grandes carteras de ascensores a menudo encuentran útil realizar un seguimiento interno de este tipo de división de uso, ya que ayuda a pronosticar qué materiales de revestimiento y tipos de soporte tendrán el mayor volumen de reemplazo. Reconocer en qué segmento se encuentra un ascensor determinado es un primer paso práctico antes de solicitar una cotización a un fabricante o proveedor de zapatas guía.

Comparación detallada de zapatas guía de rodillos y deslizantes

Tanto las zapatas guía deslizantes como las zapatas guía de rodillos mantienen la cabina del ascensor alineada con el riel guía, pero difieren significativamente en el mecanismo, las características de marcha y el perfil de mantenimiento. Comprender estas diferencias ayuda a los compradores a evitar especificar el tipo de componente incorrecto para la velocidad nominal y el ciclo de trabajo de un ascensor determinado.

El material del revestimiento es el otro punto de comparación importante dentro de las propias zapatas guía deslizantes, ya que diferentes revestimientos de polímero ofrecen una vida útil diferente en condiciones de funcionamiento similares. El siguiente gráfico de columnas apiladas compara la contribución relativa al servicio de tres materiales de revestimiento comunes en dos factores operativos: resistencia al desgaste y rendimiento de amortiguación de ruido, brindando una vista combinada de cómo cada material compensa estas dos propiedades.

Antes de mirar el cuadro, tenga en cuenta que la vida útil real y los niveles de ruido dependen en gran medida de la condición del riel, las prácticas de lubricación y el ciclo de trabajo del elevador, por lo que los valores mostrados representan comparaciones relativas generales en lugar de garantías fijas para cualquier instalación. Los tres materiales comparados son nailon estándar, nailon autolubricante con aceite y POM. Cada columna se divide en dos segmentos apilados que representan una contribución relativa a la resistencia al desgaste y una contribución relativa a la amortiguación del ruido, por lo que la altura total de la columna refleja el rendimiento relativo general en ambos factores combinados.

El gráfico muestra una clara progresión desde el nailon estándar hasta el nailon embebido en aceite y el POM, con un aumento de la altura total de la columna tanto en la resistencia al desgaste como en la amortiguación del ruido a medida que los materiales se vuelven más especializados. El nailon estándar suele ofrecer el perfil de rendimiento más básico entre los tres, por lo que sigue siendo común en aplicaciones de carga y de ciclo de trabajo más bajo donde la rentabilidad de los componentes supera el beneficio de una vida útil prolongada del revestimiento. El nailon autolubricante con aceite incorporado muestra un aumento significativo en la resistencia al desgaste porque el lubricante incorporado reduce la fricción de la superficie en el punto de contacto, lo que también contribuye a una mejora moderada en la amortiguación del ruido. POM muestra el rendimiento combinado más fuerte en esta comparación, en gran parte debido a su mayor rigidez inherente y estabilidad dimensional, lo que ayuda a mantener una geometría de contacto consistente con el riel durante un intervalo de servicio más largo. Esta progresión ilustra por qué los proyectos de modernización de ascensores y los ascensores de pasajeros con ciclos de trabajo más altos frecuentemente especifican POM o revestimientos de nailon con aceite en lugar de nailon estándar, aunque el nailon estándar sigue siendo una opción razonable para aplicaciones de menor demanda. Vale la pena señalar que el rendimiento de la amortiguación de ruido también se ve influenciado por la calibración del resorte y la alineación del riel, no solo por el material del revestimiento, por lo que la selección del revestimiento debe considerarse junto con las prácticas adecuadas de instalación y ajuste. Los equipos de mantenimiento que comparan opciones de revestimiento deben solicitar orientación al fabricante sobre la vida útil esperada para la velocidad y el ciclo de trabajo específicos de su elevador, en lugar de confiar únicamente en comparaciones generales de materiales como la que se muestra aquí. Debido a que el reemplazo del revestimiento es una tarea de mantenimiento de rutina, muchos compradores estandarizan un solo material de revestimiento en toda la flota para simplificar el inventario y la planificación del reemplazo.

Tendencias de la industria en compatibilidad de velocidad de zapata guía y riel

Como las velocidades nominales de los ascensores generalmente han tenido una tendencia ascendente en las nuevas instalaciones, la relación entre el tipo de zapata guía y la velocidad del riel se ha convertido en una parte cada vez más importante de las discusiones sobre especificaciones. El siguiente gráfico de dispersión presenta una vista general e ilustrativa de cómo el uso de zapatas guía de rodillos y deslizantes tiende a distribuirse en un rango de velocidades nominales de ascensores, basándose en observaciones generales de la industria en lugar de en un conjunto de datos medidos específicos.

Antes de revisar el cuadro, vale la pena enfatizar que los requisitos de construcción individuales, la calidad de los rieles y las expectativas de comodidad de viaje pueden cambiar un proyecto determinado hacia cualquier tipo de zapata guía fuera de este patrón general. Cada punto del gráfico representa un ejemplo de aplicación general, trazado con la velocidad nominal en el eje horizontal y la prioridad de demanda de recorrido relativa en el eje vertical, para ilustrar dónde las aplicaciones de zapatas guía deslizantes tienden a agruparse en relación con las aplicaciones de zapatas guía de rodillos.

El patrón de dispersión muestra aplicaciones de zapatas guía deslizantes, en el tono más claro, agrupadas hacia la región de menor velocidad y menor prioridad de comodidad de marcha del gráfico, mientras que las aplicaciones de zapatas guía de rodillos, en el tono más oscuro, se agrupan hacia la región de mayor velocidad y mayor prioridad de comodidad de marcha. Esta agrupación refleja el patrón general de la industria donde el contacto deslizante sigue siendo totalmente adecuado a velocidades más bajas, ya que la vibración relacionada con la fricción y la generación de calor se mantienen dentro de un rango manejable. A medida que aumenta la velocidad nominal, las expectativas de comodidad de viaje también aumentan, particularmente en edificios comerciales y de pasajeros de gran altura, lo que cambia la preferencia de especificación hacia zapatas guía de rodillos que reducen la vibración relacionada con la fricción a velocidades de desplazamiento más altas. Hay una zona de transición visible en el medio del gráfico donde aparecen ambos tipos de zapatas guía, lo que refleja proyectos del mundo real donde la velocidad por sí sola no determina completamente la elección, ya que factores como la calidad del ferrocarril, el patrón de uso del edificio y el presupuesto de modernización también influyen. Esta zona de transición es una conclusión importante para los equipos de especificaciones, ya que muestra que los ascensores de velocidad media no están restringidos automáticamente a un tipo de zapata guía y deben evaluarse según una combinación de factores en lugar de la velocidad únicamente. También explica por qué algunos fabricantes de ascensores y contratistas de modernización continúan especificando zapatas guía deslizantes bien diseñadas, incluidos los tipos de revestimiento compuesto y con resorte, incluso a velocidades en las que las zapatas guía de rodillos son comunes, particularmente cuando la eficiencia de costos y la simplicidad mecánica siguen siendo prioridades. Para los compradores que gestionan flotas de ascensores de velocidad mixta, este patrón es un punto de partida útil para agrupar unidades por tipo de zapata guía probable antes de solicitar cotizaciones a un fabricante o proveedor de zapatas guía deslizantes para ascensores.

Este tipo de trabajo de adaptación de aplicaciones se beneficia de un fabricante con amplia experiencia práctica en múltiples marcas de ascensores y clases de velocidad. Ningbo Yinzhou Fukangda Elevator Parts Factory, fundada en 2006 y con sede en el parque industrial Da'ao, distrito de Yinzhou, ciudad de Ningbo, provincia de Zhejiang, es un fabricante y fábrica de piezas de ascensores que se especializa en investigación, desarrollo, producción y venta de componentes de ascensores, incluidas zapatas guía deslizantes. El centro de producción de la empresa opera una gama de equipos de procesamiento de plástico y hardware junto con líneas de producción de ensamblaje maduras y procedimientos de inspección, lo que respalda una precisión y calidad constantes en todo el suministro. A lo largo de su historia operativa, la compañía ha adquirido experiencia de cooperación con marcas de ascensores bien establecidas, incluidas Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacífico y Suzuki, lo que refleja una amplia familiaridad con las configuraciones de soportes y perfiles de rieles utilizados en diferentes sistemas de ascensores, lo cual es particularmente relevante para proyectos de modernización y modernización que involucran flotas de ascensores de marcas mixtas.

Guía de mantenimiento para una operación confiable a largo plazo

La inspección de rutina y el reemplazo oportuno del revestimiento son lo que mantienen las zapatas guía deslizantes funcionando consistentemente durante la vida útil de un elevador. Debido a que el revestimiento está diseñado como un componente de desgaste, un programa de inspección estructurado generalmente es más efectivo que esperar a que se detecten problemas notables en la calidad de la conducción antes de tomar medidas.

1. Inspeccione el espesor del revestimiento y el estado de la superficie con regularidad, verificando si hay desgaste desigual que pueda indicar desalineación del riel o presión excesiva del resorte.
2. Confirme que la lubricación del riel se aplique y mantenga de acuerdo con los requisitos operativos del elevador, ya que una lubricación inadecuada acelera el desgaste del revestimiento en las zapatas deslizantes.
3. Verifique la tensión y la holgura del resorte en las zapatas accionadas por resorte para confirmar que permanecen dentro del rango de ajuste especificado por el fabricante.
4. Escuche ruidos o vibraciones inusuales durante la operación, que a menudo indican desgaste del revestimiento, desalineación del riel o soporte de montaje flojo antes de que aparezcan síntomas más visibles.
5. Verifique que los pernos del soporte de montaje permanezcan correctamente apretados, ya que la vibración con el tiempo puede aflojar gradualmente los sujetadores tanto del conjunto de zapata guía del carro como del contrapeso.
6. Reemplace los revestimientos de manera proactiva una vez que el desgaste se acerque al espesor mínimo recomendado por el fabricante, en lugar de esperar hasta que se vea comprometido el contacto con el riel.

Mantener un registro de inspección simple que registre las mediciones del espesor del revestimiento a lo largo del tiempo hace que sea más fácil predecir el momento de reemplazo y planificar el inventario de repuestos en lugar de reaccionar ante un desgaste inesperado. Debido a que el reemplazo del revestimiento suele ser una tarea rutinaria y de baja complejidad en comparación con el servicio de rodamientos de zapatas guía de rodillos, muchos equipos de mantenimiento lo tratan como parte de una visita de servicio periódica estándar. Trabajar con un fabricante de zapatas guía deslizantes para ascensores que ofrece una calidad constante del producto y revestimientos de repuesto fácilmente disponibles ayuda a minimizar el tiempo que los ascensores pasan fuera de servicio durante el mantenimiento de rutina.
