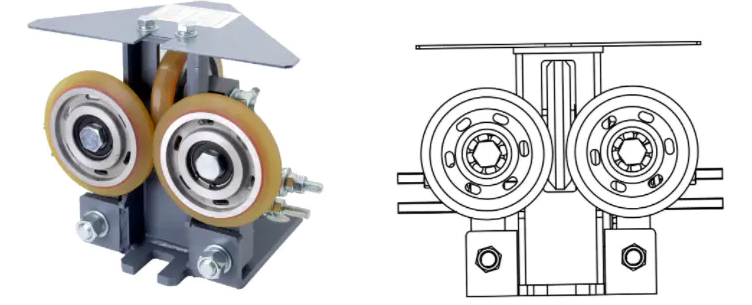

1. Cuatro tecnologías centrales de Zapatas guía de rodillos
Diseño de rodamientos de precisión: reduce la resistencia a la rodadura
Rodamientos de bolas de contacto angular de dos hileras: soportan cargas radiales y axiales, lo que garantiza una rotación de rodillos de alta velocidad sin atascarse
Ajuste de precarga: Un resorte o mecanismo hidráulico mantiene un contacto constante entre el rodillo y el riel guía, evitando rebotes.
Rodillos de material polimérico: equilibra la absorción de impactos y la resistencia al desgaste
Rodillos de Poliuretano (PU): Altamente elásticos y resistentes al desgaste, absorbiendo las microvibraciones provocadas por los desniveles del carril guía.
Rodillos compuestos de nailon: Adecuados para ascensores de alta velocidad (>2,5 m/s), con fuerte resistencia a la deformación.
Estructura dinámica autoalineable: se adapta a la deflexión del riel guía
Montaje flotante: permite que el rodillo se adapte a errores de instalación del riel guía dentro de un rango de ±3°.
Sistema de soporte elástico: Las almohadillas de goma o los resortes amortiguan las fuerzas de impacto transitorias (como durante una parada de emergencia).
Innovación en tecnología de lubricación: sin mantenimiento y de larga duración
Rodamientos autolubricantes: Construidos con grafito o PTFE, no requiere lubricación externa.
Diseño sellado: Resistente al polvo y al agua, lo que evita que entren impurezas en los rodillos y afecten el rendimiento.
2. Problemas y soluciones comunes de las zapatas guía de rodillos de ascensores (Guía de mantenimiento)
Desgaste anormal del rodillo
- Desgaste desigual de la superficie del rodillo
Posibles causas:
Desviación de la instalación del riel guía (se excedió la tolerancia horizontal/vertical)
Carga desequilibrada del automóvil que genera fuerza excesiva en un lado
Material de rodillo no calificado (dureza insuficiente o deterioro)
Solución:
Verifique la rectitud del riel guía: use una herramienta de alineación láser para garantizar que la desviación sea inferior a 0,5 mm/m.
Ajuste el equilibrio del automóvil: verifique la configuración del contrapeso para garantizar una distribución uniforme de la carga.
Reemplace los rodillos de alto desgaste: elija materiales compuestos de poliuretano (PU) o nailon (dureza Shore recomendada 75A-85A).
- Grietas o deformaciones prematuras del rodillo
Posibles causas:
Sobrecarga (superior al 150% de la carga nominal)
Temperatura ambiente excesivamente alta (>60 °C) que provoca el ablandamiento del rodillo de PU
Corrosión química (como ácidos fuertes o álcalis en agentes de limpieza)
Solución:
Instale un dispositivo de protección contra sobrecarga: conecte el sistema de control del ascensor para limitar el funcionamiento por sobrecarga.
Reemplace los rodillos de alta temperatura: elija materiales compuestos de nailon o PTFE (adecuados para temperaturas de -30 °C a 120 °C).
Evite el contacto químico: utilice un disolvente neutro (como alcohol) al limpiar.
Ruido operativo anormal
- Un sonido "crujido" al rodar
Posibles causas:
Falta de aceite para rodamientos o entrada de polvo.
Pasador de rodillo desgastado que provoca un aumento del espacio libre
Partículas duras (como arena y grava) en la superficie del riel guía
Solución:
Limpie y lubrique los rodamientos: utilice grasa para altas temperaturas (como grasa a base de litio). Los cojinetes sellados deben reemplazarse inmediatamente.
Reemplazo del pasador: Verifique el diámetro del pasador en busca de desgaste (>0,2 mm requiere reemplazo). Limpie los rieles guía: use papel de lija fino para pulir la superficie de contacto del riel guía para eliminar impurezas.
- Vibración "zumbida" de alta frecuencia
Posibles causas:
Fallo del equilibrio dinámico de los rodillos (p. ej., daños en los rodamientos internos)
Resonancia entre la velocidad de funcionamiento del ascensor y la frecuencia natural del rodillo.
Solución:
Reemplace el conjunto del rodillo: Prefiera piezas originales (precisión de equilibrio dinámico ≤ 0,5 g·cm).
Ajuste la curva de funcionamiento del ascensor: utilice el inversor para reducir la aceleración y evitar la banda de frecuencia resonante.
Atasco de zapata guía
- Rotación lenta del rodillo
Posibles causas:
Corrosión del rodamiento (causada por un ambiente húmedo)
Espacio libre insuficiente entre el rodillo y el riel guía (instalación incorrecta)
Solución:
Reemplace los rodamientos de acero inoxidable: Adecuado para ambientes con alta humedad (por ejemplo, ascensores en garajes subterráneos).
Ajuste la holgura de la zapata guía: utilice una galga de espesores para medir; Se recomienda un espacio libre de 0,5 a 1 mm por lado (consulte las normas del fabricante).
Otras fallas sistémicas
- La zapata guía está completamente desviada o suelta.
Posibles causas:
Pernos de montaje flojos (debido a la vibración)
Soporte de zapata guía deformado (debido a impacto externo)
Solución:
Apriete los pernos y aplique el sello antiaflojamiento: Utilice una llave dinamométrica (apriete al par especificado por el fabricante).
Alinee o reemplace el soporte: use un nivel para verificar la planitud del soporte (error <1 mm/m).
3. Preguntas frecuentes (FAQ) sobre las zapatas guía de rodillos para ascensores
- ¿Cómo puedo determinar si es necesario reemplazar un rodillo?
Criterios de reemplazo:
Desgaste: Reducción del diámetro del rodillo > 2 mm (medido con calibre).
Grietas superficiales: Grietas o descamaciones visibles.
Ruido/vibración anormal: crujidos o temblores notables durante el funcionamiento.
- ¿Las zapatas guía de rodillos requieren lubricación?
La mayoría no lo hace:
Las zapatas guía de rodillos modernas utilizan cojinetes autolubricantes (como PTFE relleno de grafito).
Excepciones: Los modelos más antiguos o entornos especiales (altas temperaturas) pueden requerir una pequeña cantidad de grasa para altas temperaturas.
- ¿Por qué los rodillos se desgastan prematuramente?
Causas comunes:
Desviación de instalación del carril guía (> 1 mm/m).
Carga desequilibrada crónica del vehículo (por ejemplo, los objetos pesados siempre se colocan en un lado).
Utilizar rodillos de baja calidad (la dureza no cumple con el estándar).
- ¿Las zapatas guía de rodillos son adecuadas para ascensores de alta velocidad? Aplicabilidad:
Ascensores de baja velocidad (≤1,75 m/s): Los rodillos de PU normales son suficientes.
Elevadores de alta velocidad (≥2,5 m/s): Se requieren rodillos compuestos de nailon con cojinetes de precisión.
- ¿Cómo puedo reducir el ruido de las zapatas guía de rodillos?
Medidas de reducción de ruido:
Seleccione soportes de zapata guía con almohadillas elásticas (diseño que absorbe las vibraciones).
Asegúrese de que las juntas de los carriles guía sean suaves (pulir la zona de transición).
Reemplace los rodamientos silenciosos.
