Zapata guía de rodillos o zapata guía deslizante, qué tipo corresponde
La respuesta corta es que un Zapata de guía de rodillos del elevador es la mejor opción para ascensores de pasajeros de alta velocidad en edificios de mediana y gran altura, mientras que un Zapato de guía deslizante del elevador es la opción estándar para montacargas y ascensores de pasajeros de baja velocidad. Ambos pertenecen a la categoría más amplia de tipos de zapatas guía de ascensores, y la elección correcta depende casi por completo de la velocidad de la cabina, el patrón de carga y la suavidad de marcha que realmente necesita un edificio.
Una zapata guía se ubica entre el riel guía del elevador y la cabina o contrapeso, manteniendo ambos moviéndose estrictamente hacia arriba y hacia abajo a lo largo del riel sin desviarse, inclinarse o balancearse durante el viaje. Este único componente tiene un efecto directo en la comodidad de viaje, el desgaste de los rieles y la atención de mantenimiento que necesita el sistema de ascensor durante su vida útil.
Cómo funciona realmente una zapata guía dentro del eje
Cada zapata guía, independientemente del tipo, se construye a partir de tres partes principales: el revestimiento de la zapata que hace contacto con el riel, el cuerpo del riel guía sobre el que se desplaza y el asiento de la zapata guía que fija el conjunto al marco del automóvil o al marco del contrapeso. En los diseños deslizantes, la sección superior también puede llevar una copa de aceite que alimenta lubricante entre el revestimiento de la zapata y la superficie del riel, lo que reduce la fricción y extiende la vida útil del revestimiento.
Componentes principales de un vistazo
- Forro de zapata, la superficie de desgaste que contacta directamente con el riel guía.
- Cuerpo del riel guía, la pista de acero vertical que atraviesa el eje.
- Asiento de zapata guía, el soporte que conecta la zapata al automóvil o contrapeso
- Taza de aceite, presente en los tipos deslizantes para lubricar el revestimiento y el contacto del riel.
Una vez ensambladas y alineadas estas piezas, la zapata guía mantiene el marco del automóvil limitado a una única trayectoria vertical, razón por la cual la precisión de la alineación durante la instalación es tan importante como la calidad del material de la zapata misma.

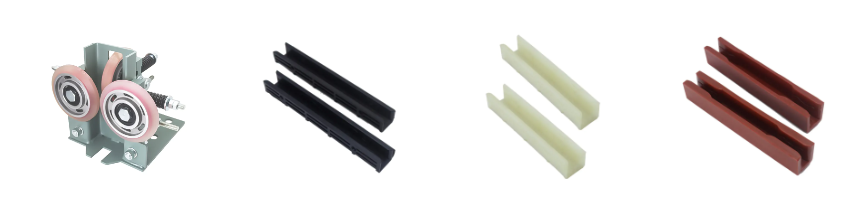

Estructura de la zapata guía de rodillos y dónde funciona mejor
Una zapata guía de rodillos reemplaza el revestimiento deslizante fijo con un conjunto de ruedas giratorias que ruedan a lo largo de la superficie del riel guía en lugar de arrastrarse a través de él. Debido a que el punto de contacto rueda en lugar de deslizarse, la fricción cae bruscamente, lo que permite que el automóvil viaje a velocidades más altas con una vibración notablemente menor transferida a la cabina.
Este contacto rodante es la razón principal por la que un fabricante de zapatos guía de rodillos Por lo general, se dirige a ascensores de pasajeros en edificios más altos, donde la velocidad y la calidad del viaje aumentan juntas. Las zapatas guía de rodillos también son comunes en proyectos de modernización en los que un ascensor antiguo se actualiza a una unidad de pasajeros más rápida sin cambiar el riel guía existente.
| Característica | Comportamiento típico |
|---|---|
| Tipo de contacto | Contacto de las ruedas rodantes a lo largo de la superficie del riel |
| Nivel de fricción | Bajo, reduce la acumulación de calor a velocidades más altas. |
| Necesidad de lubricación | Mínimo, los cojinetes de las ruedas solo requieren controles periódicos |
| Configuración común | Ascensores de pasajeros de altura media a alta |
Estructura de la zapata guía deslizante y dónde funciona mejor
Una zapata guía deslizante mantiene un revestimiento fijo en contacto continuo con el riel en lugar de rodar sobre él. Este diseño viene en dos formas: la zapata guía deslizante fija, que mantiene una posición rígida contra el riel, y la zapata guía deslizante elástica, que utiliza un mecanismo accionado por resorte para absorber pequeñas irregularidades del riel y reducir el impacto que pasa al vagón.
Las zapatas guía deslizantes fijas se utilizan principalmente en montacargas, donde el espacio libre en ambos lados de la zapata debe permanecer constante y el espacio entre el revestimiento y la superficie superior del riel generalmente se mantiene en el rango de 0,5 a 2 milímetros . Este espacio libre estrecho y constante es más importante para aplicaciones de carga porque la carga desigual ejerce una presión lateral repetida sobre el conjunto de la zapata guía.
Tipos deslizantes fijos versus elásticos
- Zapata guía deslizante fija, montaje rígido, generalmente combinada con montacargas
- Zapata guía deslizante elástica, forro con resorte, comúnmente utilizado en ascensores de pasajeros de baja velocidad
- Ambos tipos dependen de una taza de aceite en la parte superior del zapato para mantener el forro lubricado.
- Ambos tipos se adaptan a edificios de mediana y gran altura que funcionan a velocidades de desplazamiento más bajas.
Compradores que comparan un proveedor de zapata guía deslizante En comparación con una opción basada en rodillos, generalmente encuentran que los tipos deslizantes cuestan menos de mantener en sistemas más lentos, ya que el revestimiento se desgasta de manera predecible y los intervalos de reemplazo son fáciles de planificar en función del servicio de rutina.
Comparación del rango de velocidad entre tipos de rodillos y deslizantes
La capacidad de velocidad es la línea divisoria más clara entre los dos tipos de zapatas guía de ascensor. El siguiente cuadro ilustra el rango de velocidad general al que comúnmente se adapta cada tipo en los proyectos de ascensores de pasajeros y carga.
Estos rangos son patrones generales de la industria en lugar de límites fijos, ya que el techo real depende del diseño completo del sistema de ascensor, no sólo de la zapata guía. Aun así, el patrón explica por qué las guías de rodillos dominan en los vehículos expresos y de pasajeros de gran altura, mientras que los tipos deslizantes siguen siendo comunes en los edificios de carga y de menor altura.
Diferencias de tolerancia de espacio libre entre tipos de zapatas guía
El espacio libre entre el revestimiento de la zapata y el riel afecta directamente la cantidad de movimiento de lado a lado que experimenta un automóvil. Un espacio libre más estrecho y consistente generalmente reduce la vibración, pero requiere una instalación y alineación de rieles más precisa.
Las zapatas guía de rodillos tienden a funcionar con un espacio efectivo más estrecho porque la rueda mantiene un contacto de rodadura constante contra el riel, mientras que las zapatas deslizantes se colocan con una holgura de trabajo pequeña para que el revestimiento no se atasque contra la superficie del riel durante el viaje.
Patrón de adopción de zapatas guía de rodillos en edificios más altos
A medida que las alturas de los edificios y las velocidades de desplazamiento de los ascensores han aumentado en los proyectos de nueva construcción y modernización, la demya se ha desplazado constantemente hacia sistemas con rodillos para turismos. La línea siguiente refleja esta tendencia direccional general en lugar de una estadística fija.
Este cambio ha sido impulsado en gran medida por dos factores reportados consistentemente en el debate sobre la industria de los ascensores: las crecientes expectativas en torno a la suavidad del viaje en los edificios de pasajeros y una proporción cada vez mayor de proyectos de modernización que aumentan la velocidad de las cabinas sin reemplazar todo el sistema ferroviario.
Comparación de rendimiento entre factores de selección clave
La elección entre diseños de rodillos y deslizantes a menudo se reduce a sopesar varios factores de rendimiento juntos en lugar de elegir basándose únicamente en la velocidad. El siguiente gráfico de radar compara ambos tipos con cinco factores que los compradores suelen evaluar.
Las zapatas guía de rodillos generalmente obtienen puntuaciones más altas en capacidad de velocidad, suavidad de marcha y control de ruido, mientras que las zapatas guía deslizantes tienden a obtener puntuaciones más altas en simplicidad de mantenimiento y manejo de carga para tareas de carga, razón por la cual los montacargas todavía dependen en gran medida de diseños deslizantes fijos.
Requisitos de instalación que afectan el rendimiento a largo plazo
La instalación correcta determina si cualquiera de los tipos de zapata guía funciona según lo previsto durante la vida útil del ascensor. Las zapatas guía superior e inferior deben instalarse en la misma línea vertical una vez instaladas, sin torceduras ni torceduras entre ellas, y ambas deben alinearse con el centro del conjunto de mordaza de seguridad.
Para las zapatas guía deslizantes fijas utilizadas específicamente en montacargas, el espacio libre en ambos lados de la zapata debe permanecer constante a lo largo de todo el recorrido, y el espacio entre el revestimiento y la superficie superior del riel generalmente se mantiene dentro del 0,5 a 2 milímetros rango descrito anteriormente. Un error en este espacio libre en cualquier dirección tiende a manifestarse rápidamente como un desgaste desigual o una conducción más dura.
Puntos de control de instalación que vale la pena confirmar
- Zapatos superiores e inferiores alineados en una sola línea vertical
- No hay torceduras ni torceduras visibles en el asiento de la zapata guía.
- Alineación centrada contra la mordaza de seguridad en ambos lados de la cabina y del contrapeso.
- Se mantiene un espacio libre lateral constante a lo largo de todo el recorrido del riel
- Vaso de aceite lleno y funcionando correctamente en zapatas tipo deslizante
Adaptación del tipo de zapata guía al uso en edificios y ascensores
Seleccionar entre una zapata guía de rodillos para ascensor y una zapata guía deslizante para ascensor se vuelve sencilla una vez que el perfil del edificio y la función del ascensor están claros. La siguiente tabla resume el patrón general que suelen seguir los compradores y los equipos de repuestos para ascensores.
| Perfil de edificio o ascensor | Tipo de zapata guía comúnmente coincidente |
|---|---|
| Ascensor de pasajeros de gran altura | Zapata guía de rodillos |
| Ascensor de pasajeros de media altura | Zapata guía de rodillos or elastic sliding guide shoe |
| Ascensor de pasajeros de baja velocidad | Zapata guía deslizante elástica |
| Ascensor de carga | Zapata guía deslizante fija |
| Modernización con mejora de velocidad | Zapata guía de rodillos replacement |
Los equipos de las instalaciones que trabajan en un proyecto de reemplazo de zapatas guía de ascensores a menudo comienzan con la misma coincidencia de perfiles antes de solicitar muestras de un zapato guía de ascensor personalizado proveedor, ya que igualar el ancho del riel existente y las dimensiones del asiento de la zapata es tan importante como igualar el tipo de zapata guía en sí.
Reconocer cuándo es necesario reemplazar una zapata guía
Los zapatos guía se desgastan gradualmente y la mayoría de los equipos de mantenimiento de ascensores aprenden a estar atentos a un puñado de señales de advertencia constantes en lugar de esperar a que se produzca una falla total. Los primeros indicadores más comunes son movimientos inusuales de lado a lado en el automóvil, un chirrido o chirrido cerca de la parte superior o inferior del bastidor del automóvil y ranuras de desgaste visibles en el revestimiento de las zapatas.
Los equipos de abastecimiento que manejan un programa de reemplazo de zapatas guía de ascensores generalmente solicitan dimensiones coincidentes tanto para el ancho del riel como para el asiento de la zapata guía antes de realizar el pedido, ya que incluso una zapata bien hecha tendrá un mal desempeño si el ajuste contra el riel existente es incorrecto. Trabajar con un establecido fábrica de zapatos guía de ascensor China La relación de suministro basada a menudo acorta este proceso de coincidencia porque los equipos de producción pueden comparar los dibujos de perfiles de rieles directamente con las herramientas existentes.
Acerca de la fábrica de piezas de ascensores Ningbo Yinzhou Fukangda
La fábrica de piezas de ascensores Ningbo Yinzhou Fukangda fue fundada en 2006 y está ubicada en el parque industrial Da'ao, distrito de Yinzhou, ciudad de Ningbo, provincia de Zhejiang, China. La empresa se centra en la investigación, el desarrollo, la producción y la venta de piezas de ascensores, y trabaja como fabricante de zapatas guía para ascensores y como empresa de rieles guía para ascensores que atiende cadenas de suministro de ascensores nacionales e internacionales.

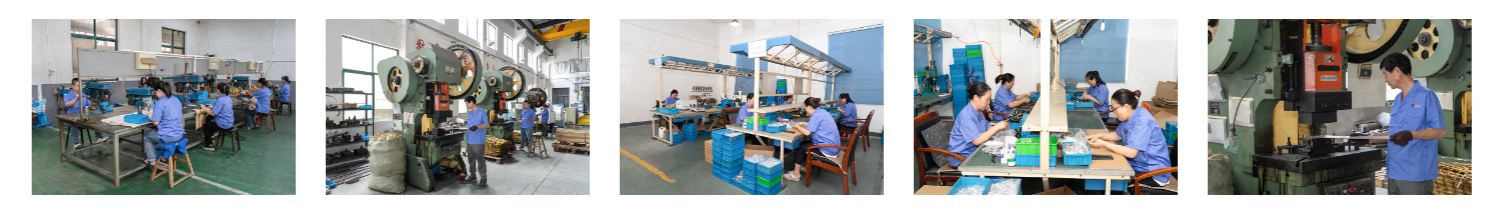

El centro de producción opera una variedad de hardware avanzado y equipos de procesamiento de plástico junto con líneas de ensamblaje y procedimientos de inspección maduros, respaldando la precisión, la calidad y la continuidad del suministro estable en cada lote de producción. como un Zapata guía del elevador OEM and Fabricante chino de zapatas guía para ascensores. , Fukangda ha construido una cooperación de larga data con reconocidas marcas de ascensores que operan en el mercado nacional, incluidas relaciones que abarcan canales de proyectos de Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacífico, Suzuki y Singlin, lo que refleja una sólida reputación construida durante años de suministro constante dentro de la industria de piezas de ascensores.
Preguntas frecuentes
Es un dispositivo deslizante o rodante instalado entre la cabina del ascensor o contrapeso y el carril guía, manteniendo el recorrido restringido a un único recorrido vertical.
Estabiliza la cabina o el contrapeso sobre el riel, evitando que se desvíe, incline o balancee mientras el elevador sube y baja.
Una configuración típica utiliza cuatro zapatas guía en el bastidor del automóvil y cuatro en el bastidor del contrapeso, ubicadas en las esquinas superior e inferior de cada uno.
El asiento y el cuerpo del riel suelen ser de metal, mientras que el revestimiento de la zapata suele ser un material resistente al desgaste diseñado para reducir la fricción contra el riel.
Los rieles guía vienen en una variedad de tamaños de perfil en forma de T estándar, y se selecciona el tamaño correcto según el peso del vehículo, la velocidad y la distancia del riel entre los soportes.
Los rieles se montan sección por sección en soportes de pared dentro del eje, se verifica su alineación vertical y se unen con eclisas antes de colocar las zapatas guía.
Los técnicos miden el ancho del riel, la planitud de la cara de trabajo y la alineación vertical a lo largo del eje utilizando calibradores y comprobaciones de rectitud en múltiples puntos.
